Opel Corsa C Tacho in Blau mit roten Zeigern

Ich baue zwar um, aber der meiste Dank geht an Christian, alias “Little Magic”. Ich gebe nur den Auftrag, aber er ist halt der Platinenmeister. Er macht das Layout und ätzt mir die Platinen die ich brauche.
Platine Tacho Corsa C

Das werden die 3 Platinen für den Corsa C Tacho.
corsa 1

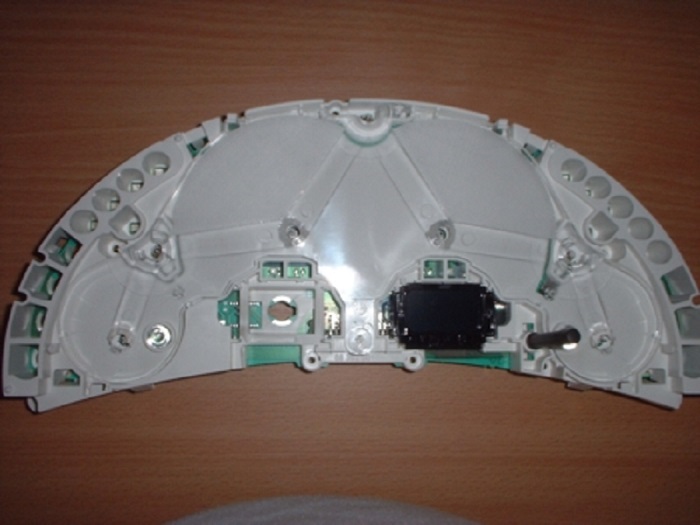

Erst einmal den Tacho auseinander bauen. Und schon die Überraschung. Sehr geringe Bauhöhe.
corsa 2

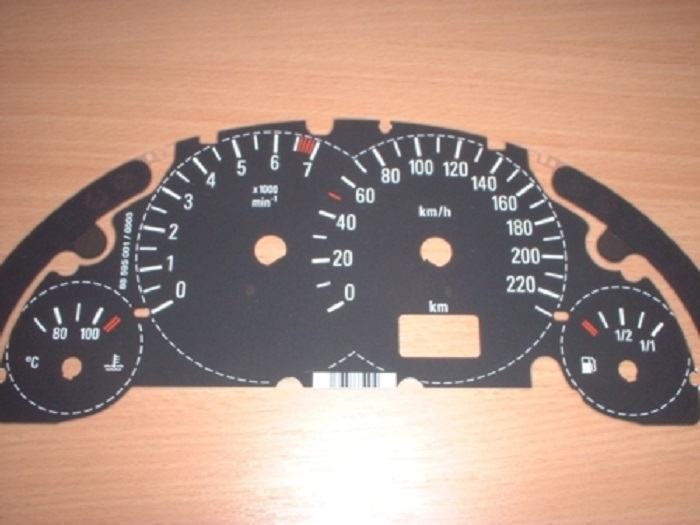

Die Tachofolie wurde als Vorlage für die Platine benutzt.
corsa 3

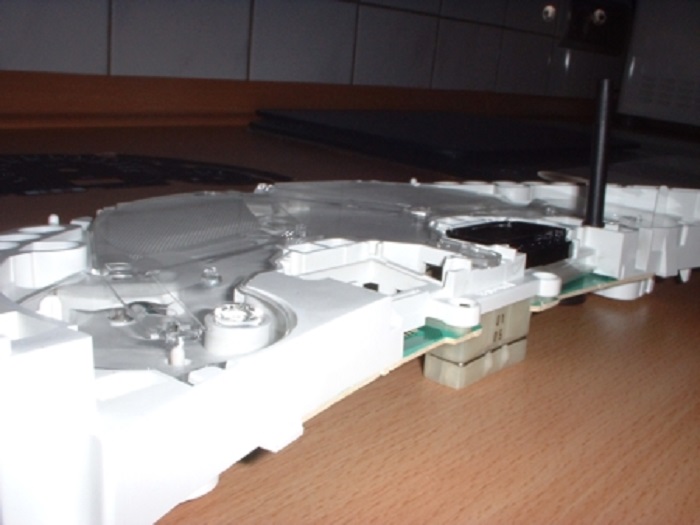

Die Seitenansicht zeigt, das da nicht viel an Bauhöhe ist.
corsa 4

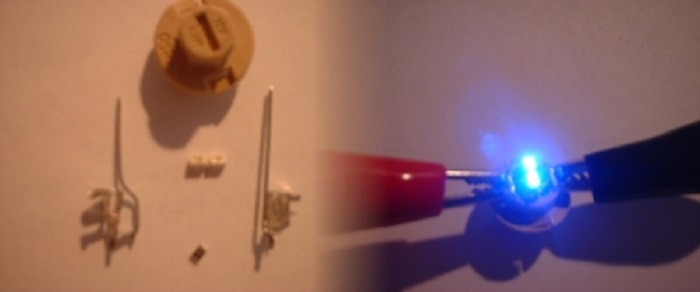

Hier den Zusammenbau der Fassung mit blauen SMD-LED´s für die Kilometeranzeige. Links die Einzelteile und rechts fertige Version.
corsa 5

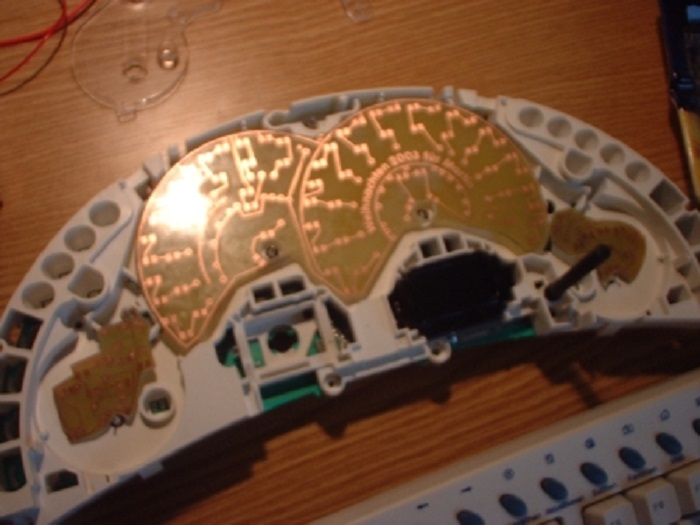

Jetzt muss die Platine Probeliegen. Was stört, wird rausgetrennt.
corsa 8

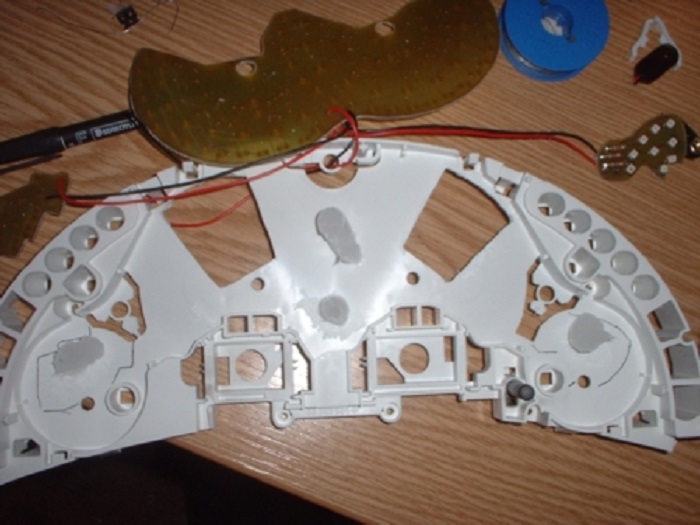

Alles was störte wurde herausgetrennt. Die Platine sollte so tief wie möglich in dem Gehäuse sitzen.
corsa 10

Kurzer Beleuchtungstest.
corsa 9

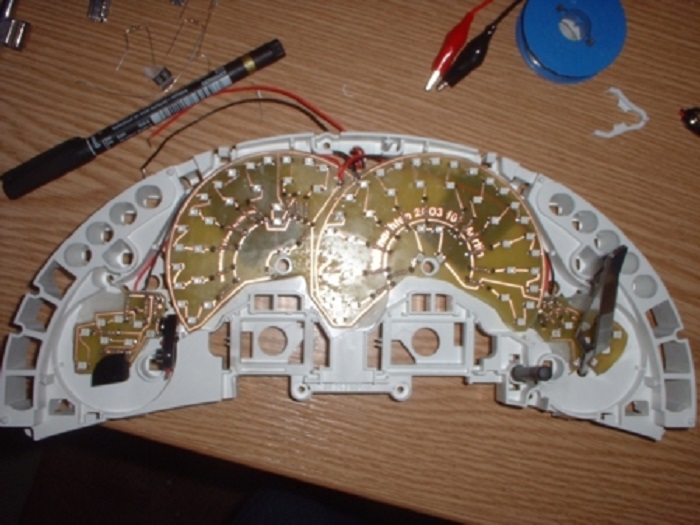

Die fertig bestückte Platine wurde mit Silikon eingeklebt und bis zum Trocknen fixiert.
corsa 11

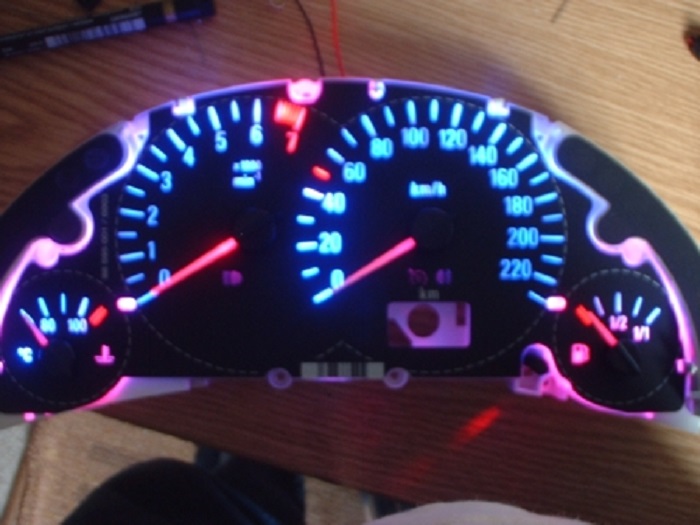

Der letzte Test vor dem Zusammenbau. Die Farbunterschiede kommen daher, dass alles nur lose oben aufliegt. Auf Grund der geringen Bauhöhe waren noch Helligkeitsunterschiede zu sehen, was aber durch abtönen bestimmter Bereiche auch sehr minimiert wurde.
corsa 12

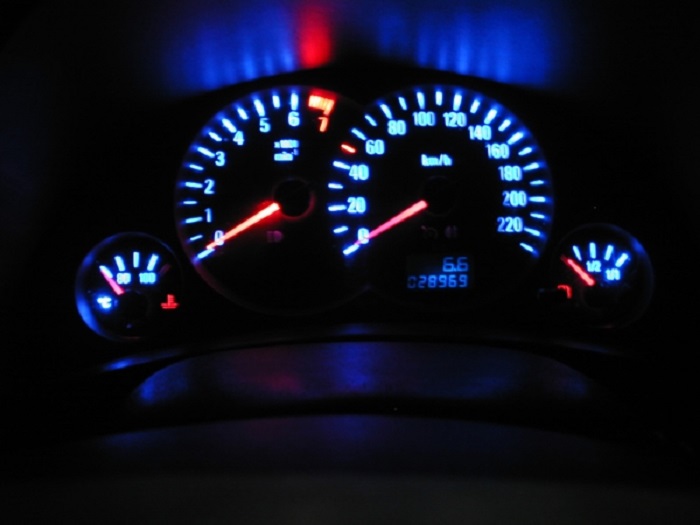

Fertig eingebaut. Ich bin mit dem Ergebnis zufrieden. Die Kilometeranzeige bekommt nochmal eine neue Fassung mit helleren SMD-Led´s.
